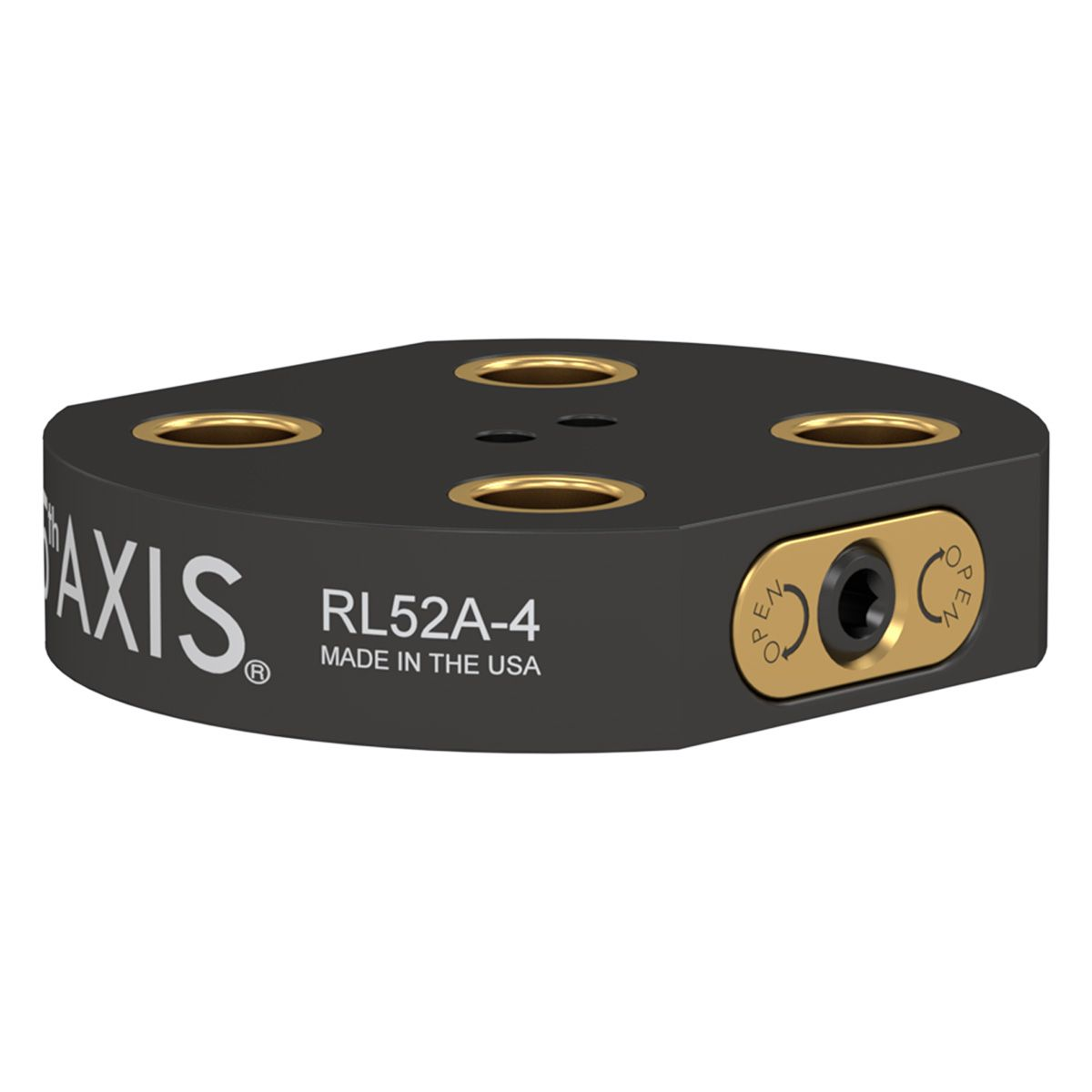

Плита нульового базування 5th Axis RockLock (крок 52 мм) 116х25 мм

Адаптер системи RockLock, розроблений для встановлення на невеликі та компактні середні поворотні або нахильно-поворотні (глобусні) столи. Використання цієї плити дозволяє максимізувати ефективність та швидкість зміни оснащення на верстаті.

Плита постачається без попередньо просвердлених кріпильних отворів. Це спеціальне рішення, яке дозволяє технологу або оператору самостійно розсвердлити базу під індивідуальну конфігурацію Т-подібних пазів чи сітку отворів конкретного верстата. Рекомендований діаметр розташування кріпильних отворів (ділильне коло) становить від 50 до 100 мм.

Конструктивні особливості:
• Формфактор: Кругла плита з двома симетричними лисками (пласкими гранями). Така конструкція економить простір і дозволяє встановлювати кілька плит впритул одна до одної на столі верстата.

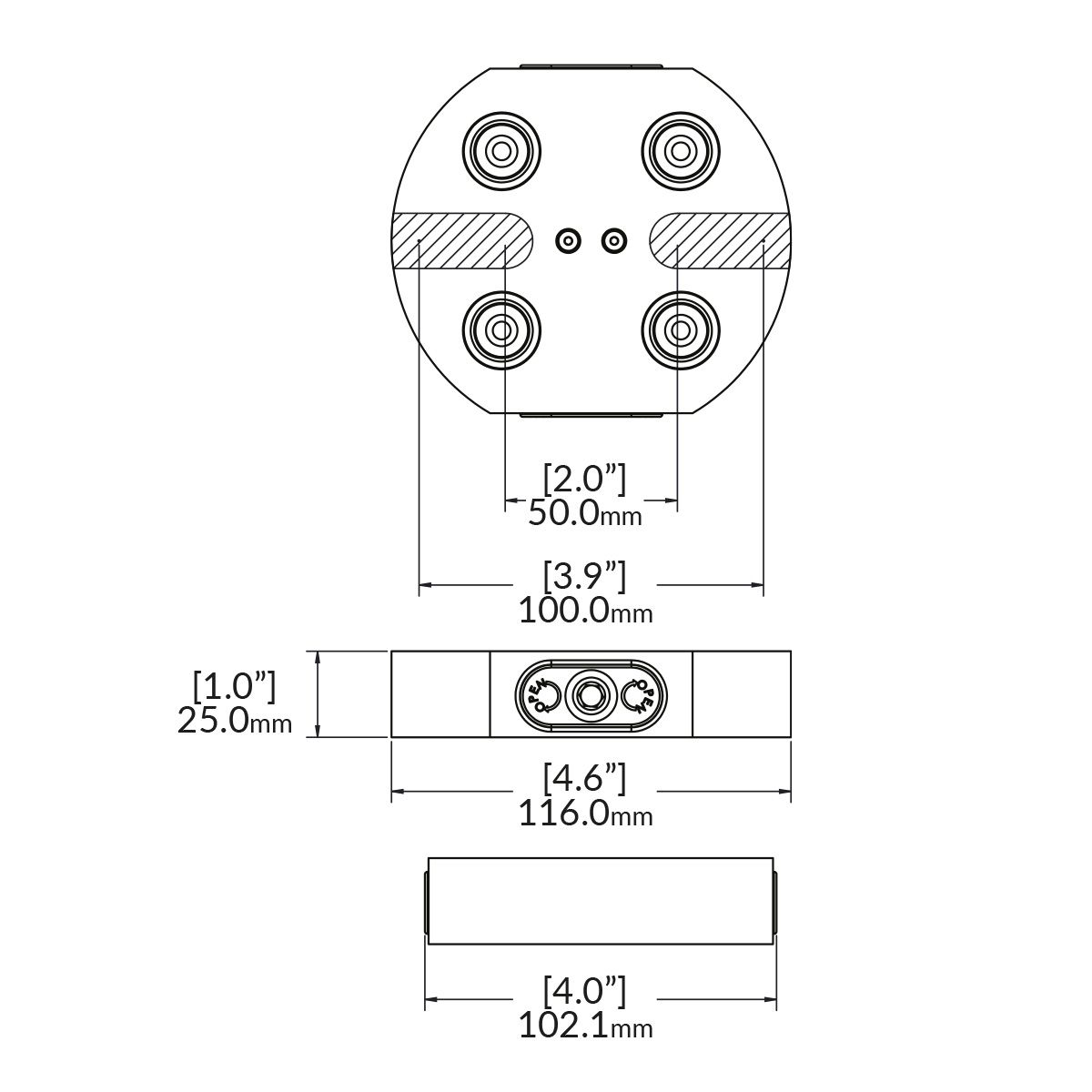

• Зона кріплення: Заштриховані ділянки на кресленні вказують безпечні зони для самостійного свердління кріпильних отворів. Допустима відстань для монтажу становить від 50,0 мм (внутрішня межа) до 100,0 мм (зовнішня межа).
• Вузол активації: Бічний затискний гвинт має інтуїтивне візуальне маркування напрямку розблокування (позначки OPEN зі стрілками).
