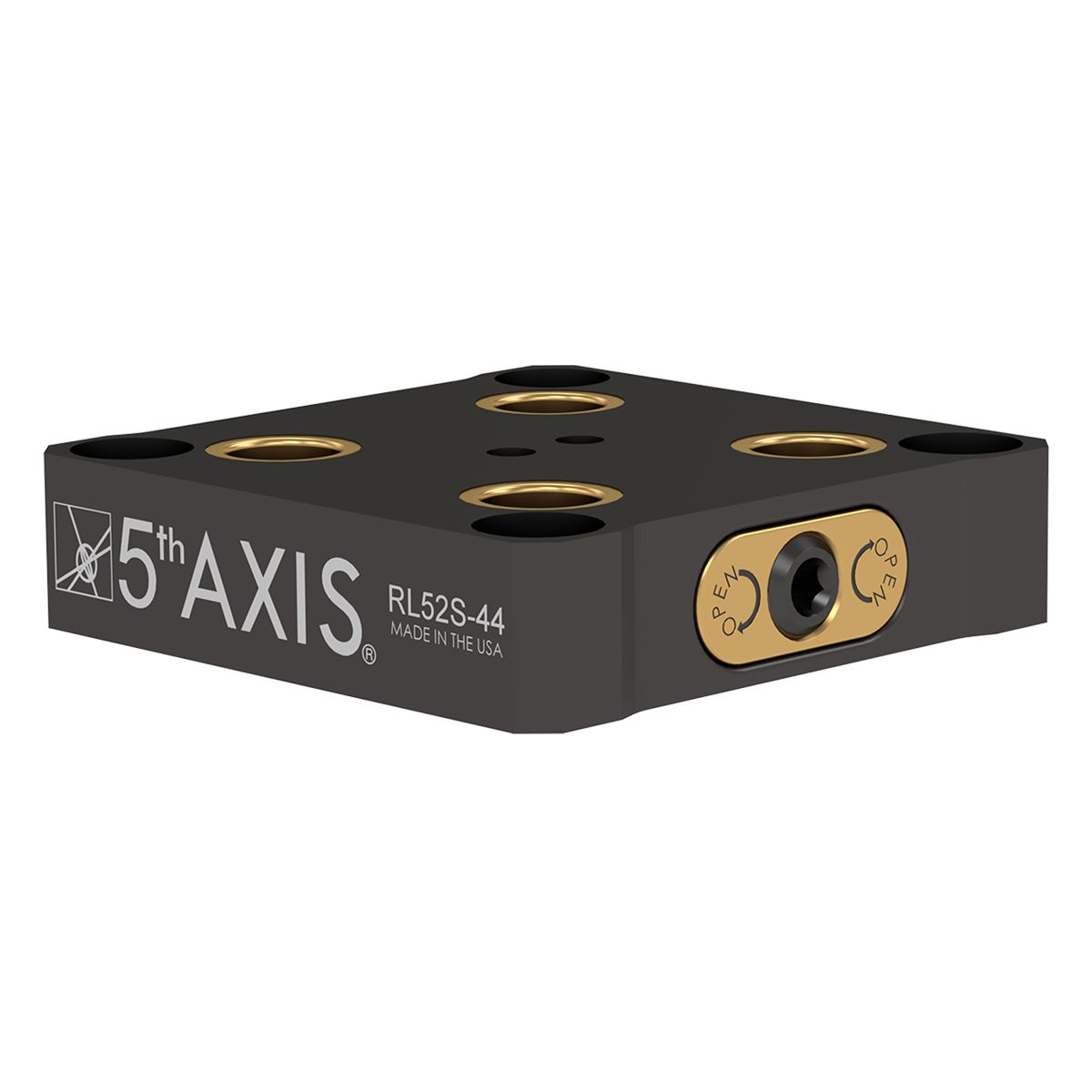

Плита нульового базування 5th Axis RockLock (крок 52 мм) 103,5х103,5 мм, кріплення М10

Адаптер системи RockLock, розроблений для встановлення на невеликі та компактні середні поворотні або нахильно-поворотні (глобусні) столи. Використання цієї плити дозволяє максимізувати ефективність та швидкість зміни оснащення на верстаті.

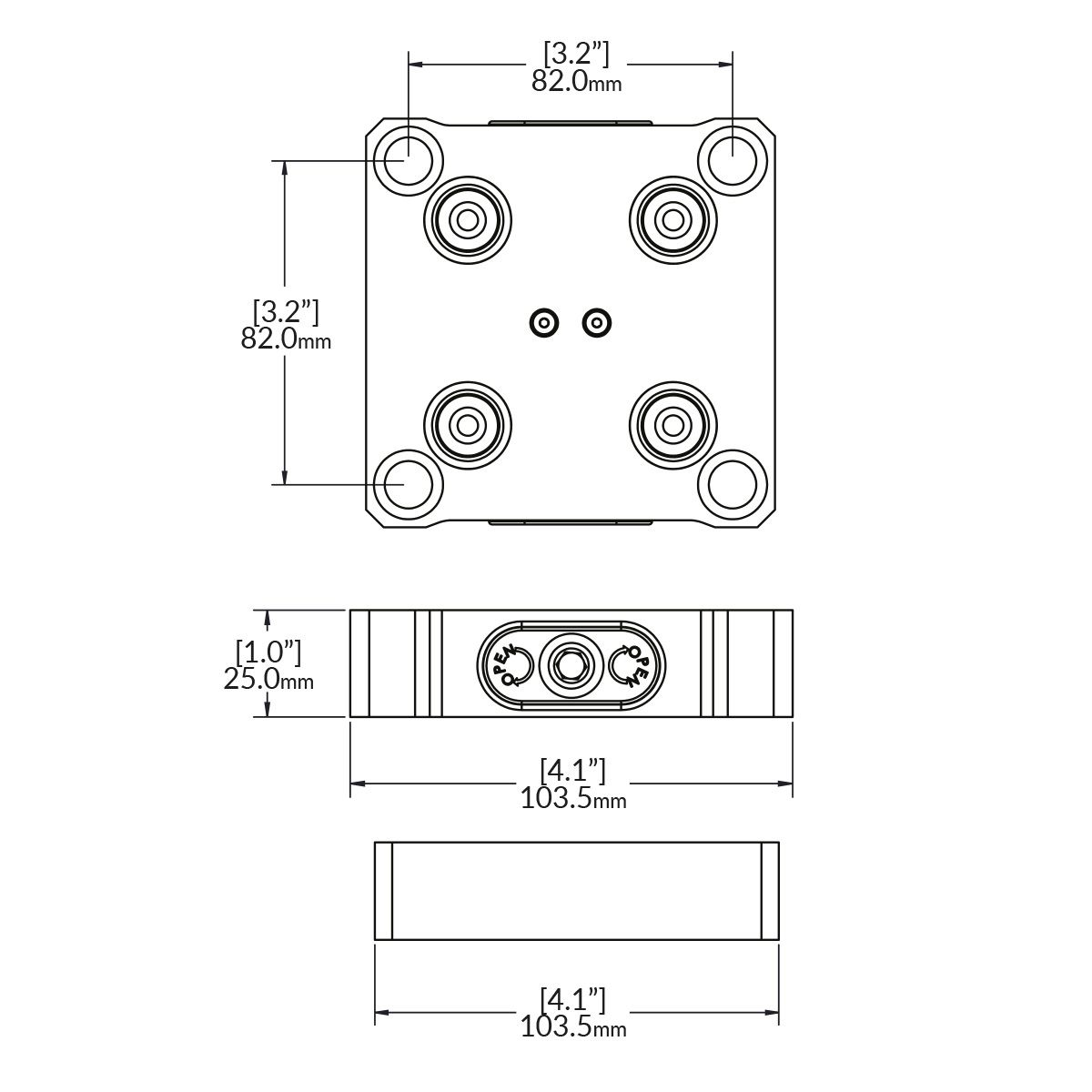

Плита постачається з готовими заводськими отворами для кріплення до столу верстата. Передбачено 4 отвори під гвинти M10, розташовані під кутом 90° на ділильному колі діаметром 116,0 мм.

Низькопрофільний квадратний адаптер системи RockLock, розроблений спеціально для встановлення на нестандартні затискні колони та куби. Використання плити максимізує ефективність та швидкість зміни оснащення в горизонтальних і вертикальних обробних центрах.

У комплект поставки входять 2 установчі гвинти з буртиком (арт. SB1210). Вони виконують функцію прецизійних напрямних для точного позиціювання плити під час її монтажу на колону.

Конструктивні особливості:
• Формфактор: Квадратний формфактор плити розміром 103,5 мм ідеально підходить для щільного компонування на гранях такої колони, дозволяючи розмістити максимальну кількість деталей.
• Вузол активації: Бічний затискний гвинт має інтуїтивне візуальне маркування напрямку розблокування (позначки OPEN зі стрілками).
